焊接不锈钢网架节点的形式

当网架杆件采用角钢或薄壁型钢时，应采用焊接钢板节点，这种节点适用于弦杆呈两向布置的各类网格结构，如下图。

这种节点沿受力方向设节点板，节点板间则以焊缝连成整体，从而形成焊接钢板节点。各杆件连接在相应节点板上，即可形成各种形式的网格结构。这种焊接钢板节点是由在空间呈正交的十字节点板和摄于底部或顶部的水平盖板所组成。

在焊接钢板节点中，十字节点板一般用两块具有企口的钢板对插焊成（上图a），也可以由两块半板与一块整板正交焊接而成（上图b）。前者易于保证十字节点板间的正交，但需对板件进行再加工；后者为保证十字节点板的正交，施焊时必须采取相应措施。有时为增加节点的强度和刚度，也可在节点中心加设一段圆钢管，将十字节点板直接焊于中心钢管，从而形成一个由中心钢管加强的焊接钢板节点（如下图）

焊接钢板节点中的盖板可以根据受力和构造的需要而设置，上弦节点的水平盖板除用以连接杆件外，还可支承屋面板或屋面檩条。对下弦受拉节点，当网架跨度、荷载较小时，可不设置盖板。

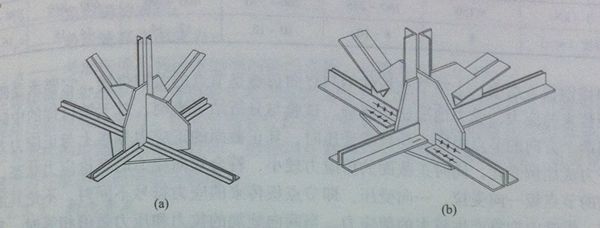

对于由角钢组成杆件、较小跨度的两向网格，可采用焊接连接的节点构造形式。当网格跨度较大时，部分杆件可采用高强度螺栓与节点板连接（如下图）。如果两个方向的杆件均要求以角焊缝与节点盖板相连，则角钢肢背无法施焊，而仅由角钢传力，当杆件内力较大时，可能使节点板的尺寸增加较多。为此，可在角钢指尖角焊缝的基础上，在杆件与节点钢板间加设槽焊，由肢尖角焊缝与槽焊共同传递杆件内力。

对于由钢管杆件组成的四角锥网架，当采用焊接钢板节点时，可将钢管端部开槽插入节点板中，并沿插入长度在钢管与节点板连接处施焊，如图下图(a)所示。为防止钢管杆件的内壁锈蚀，可在杆端加封板，使之密闭。此外，也可通过改变节点板的构成方式，使各节点板均垂直于所连接的钢管杆件，将钢管端部直接焊在相应的节点板上，形成如下图(b)所示的适用于钢管杆件四角锥网架的焊接钢板节点。

焊接钢板的主要特点是刚度大，造价低，构造尚简单，制作时不需大量机械加工。但现场焊接工作量较大，且仰焊、立焊比例也较大。当网架杆件为钢管时，采用钢板节点就不合理，节点构造过于复杂。
